Testo 435-4 multifunkčný merací prístroj

Podrobný popis

Testo 435-4 multifunkčný merací prístroj

Merací prístroj na posudzovanie kvality okolitého vzduchu a na regulovanie a kontrolu vzduchotechnických zariadení.
Vyznačuje sa efektívnym priebehom merania. Tento komfortný merací prístroj ponúka pre každú aplikáciu rôzne rýchlosti prúdenia správnou techniku merania, ako napr. termické sondy, vrtuľku, alebo Pitotovu trubicu. Menu vzávislosti na používanej sonde a voliteľných užívateľských profiloch (napr. meranie v kanáli alebo dlhodobé merania) ponúka tu najjednoduchšiu obsluhu. Nová sonda IAQ meria obsah CO2, teplotu a vlhkosť vzduchu, teda kvalitu vzduchu v miestnosti. Naviac je možné pripojiť sondu Lux a sondu pohody prostredia na posúdenie prievanu. Uskutočnenú analýzu a archiváciu zaistí jednoduchá dokumentácia na počítači. Pri novej termickej sonde je integrované meranie teploty a vlhkosti. Špeciálny protokol prúdenia profesionálne dokumentuje meranie v kanáli. Naviac je možné pripojiť ďalšiu teplotnú a vlhkostnu sondu. Bezdrôtovo, tzn. prenosom nameraných údajov využitím rádiového signálu, je možné zobraziť na prehľadnom displeji prístroja namerané hodnoty až 3 teplotných alebo vlhkostných sond.

Základné technické parametre:
· Sonda IAQ, sonda intentzity osvetlenia (Lux), a sonda pohody prostredia (voliteľné)
· Termické sondy, meranie vrtuľkovou sondou a integrovanou sondou diferenčného tlaku po meranie Pitotovou trubicou (voliteľné)
· Pamäť prístroja na 10 000 nameraných hodnôt
· Počítačový software na analýzu, archiváciu a dokumentáciu nameraných údajov

Obsah dodávky:
testo 435-4, multifunkčný prístroj s integrovaným meraním diferenčného tlaku pre klimatizáciu, ventiláciu a kvalitu vzduchu v miestnosti s pamäťou nameraných hodnôt, PC-softvérom a USB káblom na prenos údajov, vrátane výstupného protokolu z výroby* a baterií
* V zmysle paragrafu 505/90 zbierky zákona o metrológii v platnom znení sa nejedná o kalibračný list.



Aplikácie:

Meranie diferenčného tlaku na filtroch
Klimatizačné zariadenia sú vybavené filtrami, ktoré bránia prieniku prachu z okolného prostredia do miestnosti. Tie je potrebné pravidelne kontrolovať, či je filter ešte v poriadku. Kontrola sa vykonáva meraním tlaku pred a za filtrom. Výsledkom je diferenčný tlak. Ak je hodnota diferenčného tlaku vysoká, filter je znečistený a je potrebné ho vymeniť.

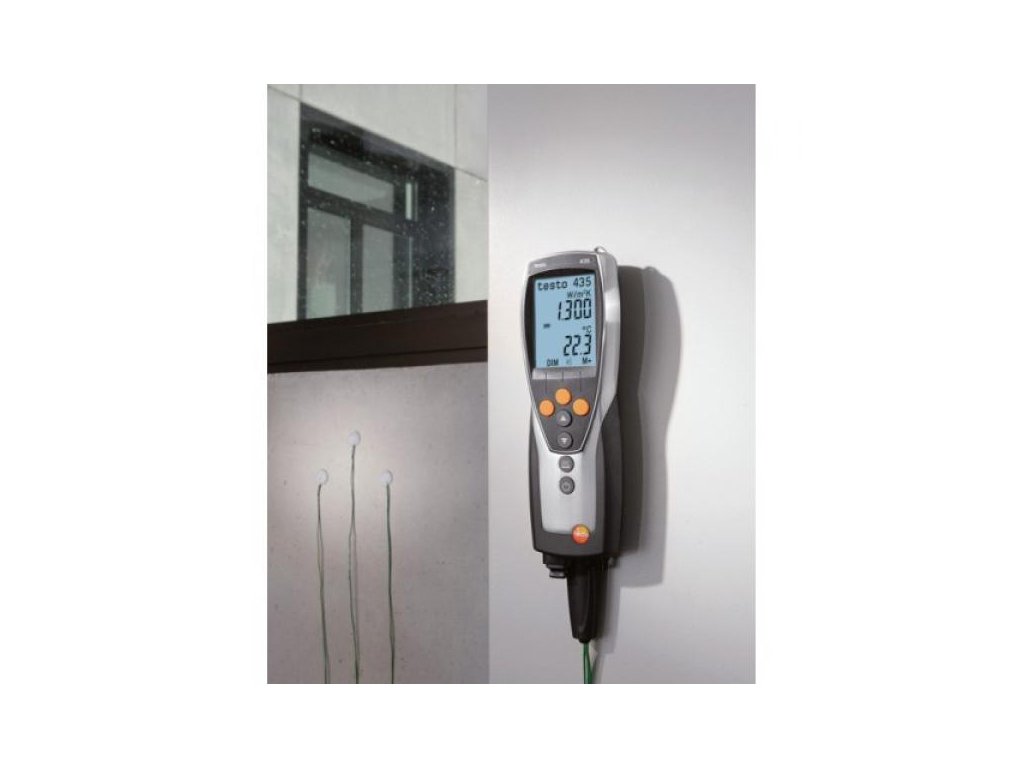

Merací prístroj testo 435-4 s integrovaným senzorom diferenčného tlaku meria v rozsahu 0 .. 25 hPa. Pre presné meranie je vybavený teplotnou kompenzáciou. Prácu s prístrojom uľahčujú magnety na zadnej strane puzdra.

Meranie turbulencií
Smerovo nezávislá sonda pohody prostredia (obj.č. 0628 0109) je špeciálne navrhnutá na meranie turbulencie v súlade s EN 13779 a na meranie prievanu. Multifunkčný merací prístroj testo 435 dokáže v spojení s touto sondou priamo na displeji vyhodnotiť zhodu s touto normou.

Meranie kvality vnútorného prostredia (CO2)
Zlá kvalita ovzdušia v miestnostiach, spôsobená vysokou koncentráciou CO2, vedie k únave, nesústredenosti a môže dokonca spôsobiť zdravotné problémy. Pre zaistenie zodpovedajúcej kvality vzduchu by koncentrácia CO2 nemala prekročiť 1000 ppm. Za „interpretačnú oblasť“ je možné brať hodnoty v rozsahu 700-1500 ppm.

Pre sledovanie kvality vzduchu v miestnosti je určená sonda IAQ (obj.č. 0632 1535). Táto sonda dokáže súčasne merať hodnoty CO2, teploty a relatívnej vlhkosti.

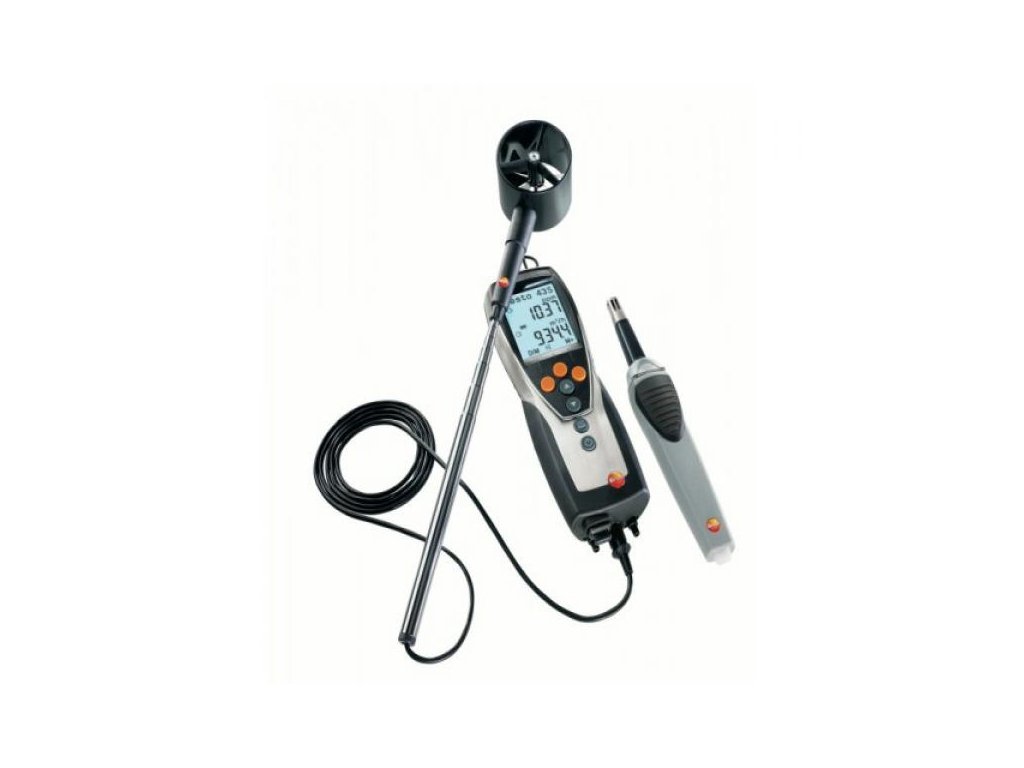

Meranie rýchlosti prúdenia vzduchu v potrubí pomocou termického a vrtuľkového anemometra
Spoločnosť Testo ponúka na meranie rýchlosti prúdenia a objemového prietoku v kanáli ventilácie kompaktné anemometrické sondy a Pitotove trubice.

Voľba vhodnej sondy alebo vhodného meracieho prístroja je závislá na rýchlosti prúdenia vo ventilačnom kanáli. Rýchlosti prúdenia je možné rozdeliť do troch rozsahov:

- Nízka rýchlosť prúdenia : 0...5 m/s vhodné sú termické anemometre a termické sondy (obj.č. 0635 1535, 0635 1025)

- Stredná rýchlosť prúdenia: 5...40 m/s pre optimálne výsledky sú vhodné 16 mm vrtuľkové anemometre a lopatkové sondy (obj.č. 0635 9535)

- Vysoká rýchlosť prúdenia : 40 ... 100 m/s optimálne výsledky dáva Pitotova trubica (viď nasledujúce použitie)

Sondy na meranie prietoku v kanáli sú vybavené teleskopom, takže je ich možné jednoducho použiť aj pre veľké vzduchovody. V prípade potreby je možné sondou merať okrem rýchlosti prietoku aj teplotu a vlhkosť vzduchu. Podľa požadovanej aplikácie si môžete vybrať meranie prietoku v kanáli pomocou termickej sondy, vrtuľky alebo Pitotovej

Technické údaje

Prevádzková teplota-20 … +50 °C

Skladovacia teplota-30 … +70 °C

Typ batériealkalické, mikrotužkové, typ AA

Životnost batérie200 h (typické meranie pomocou vrtuľky)

Rozmery220 x 74 x 46 mm

Materiál plášťaABS/TPE/kov

Typ sondy/senzoraTyp T (Cu-CuNi),Sonda absolútneho tlaku,NTC,Vlhkostný senzor,CO₂,Osvetlenie (LUX),Typ K,Žhavený drôtik,Lopatkový,Sonda diferenčného tlaku

NTC sonda

Merací rozsah-50 … +150 °C

Presnosť±0.2 °C(-25 … +74.9 °C)
±0.4 °C (-50 … -25.1 °C)
±0.4 °C (+75 … +99.9 °C)
±0.5% z nam.hodn. (zvyšok rozsahu)

Kapacitný vlhkostný senzor

Merací rozsah0 … +100 % rv

Rozlíšenie0.1 % rv

Diferenčný tlak

Merací rozsah0 … +25 hPa

Presnosť±0.02 hPa (0 … +2 hPa) ±1% z nam.hodn. (zvyšok rozsahu)

Rozlíšenie0.01 hPa

Sonda Typ K

Merací rozsah-200 … +1370 °C

Presnosť±0.3 °C (-60 … +60 °C)
±(0.2 °C +0.5% z nam.hodn.) (zvyšok rozsahu)

Rozlíšenie0.1 °C

Intenzita osvetlenia (lux)

Merací rozsah

Rozlíšenie0 …+20 m/s, 0.01 m/s

Sonda typ T (Cu-CuNi)

Merací rozsah-200 … +400 °C

Presnosť±0.3 °C (-60 … +60 °C)
±(0.2 °C +0.5% z nam.hodn.) (zvyšok rozsahu)

Rozlíšenie0.1 °C

Externé sondy

Povinná externá sondaÁno

Možnost externej sondyÁno

Absolútny tlak

Merací rozsah0 … +2000 hPa

Rozlíšenie0.1 hPa

Otáčky

Merací rozsah0 … +60 m/s

Rozlíšenie0.01m/s (60 + 100 mm Vrtuľka)
0.1 m/s (16 mm Vrtuľka)

CO2

Merací rozsah0 … +10000 ppm CO2

Rozlíšenie1 ppm CO2
